YSZN直埋內壓式波紋補償器

YSZN型直埋內壓式軸向波紋補償器YSZN型直埋內壓式軸向波紋補償器也稱伸縮器、膨脹節、波紋補償器。直埋內壓式軸向波紋補償器分為：波紋補償器、套筒補償器、旋轉補償器、方形自然補償器等幾大類型，其中以波紋補償器…

產品介紹相關產品相關資訊立即訂購阿里巴巴入口鏈接

【好管道新躍造】

鞏義市新躍供水材料有限公司專業生產各種型號補償器，型號齊全，質量保證，支持來圖定制。

（1）YSZN直埋內壓式波紋補償器均按國標標準加工制作，口徑不同，高度不同。如有特殊長度要求，波數要求請及時聯系QQ在線客服2172152931或者加WEIXIN：13253475755。
（2）隨貨發檢驗報告、合格證等資料。
（3）承接各種大型工程，如：【中國水利水電第十一工程局有限公司安裝分局武漢泵站DN2800\DN3200柔性、剛性防水套管；蘭州市政建設集團有限責任公司；合肥地鐵2號線；江蘇江都建設集團有限公司；陜西華海水利工程有限公司；新疆和山巨力化工有限公司；北京興順康蘭工程機械有限公司等等】
（4）出口孟加拉污水處理廠工程，中南亞等地區
（5）報價均為出廠價，不含稅運。可開13％增值稅專用發票，如需含稅運請?zhí)崆罢f明。
（6）產品型號過多，價格無法一一注明，下單前請咨詢旺旺或者電話：13253475755/13140066578

······以下圖片均為新躍供水廠家實景實地拍攝，盜圖必究！······

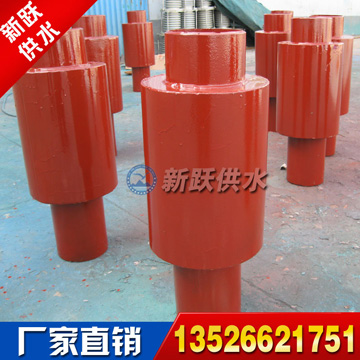

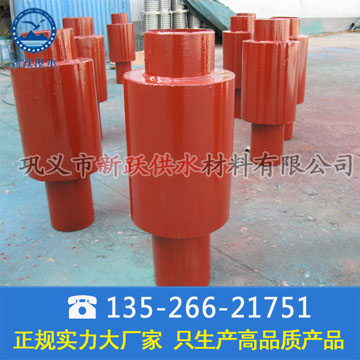

YSZN型直埋內壓式軸向波紋補償器

YSZN型直埋內壓式軸向波紋補償器也稱伸縮器、膨脹節、波紋補償器。直埋內壓式軸向波紋補償器分為：波紋補償器、套筒補償器、旋轉補償器、方形自然補償器等幾大類型，其中以波紋補償器較為常用，主要為保障管道安全運行，直埋內壓式軸向波紋補償器具有以下作用：
　　1.補償吸收管道軸向、橫向、角向熱變形。
　　2. 波紋補償器伸縮量，方便閥門管道的安裝與拆卸。
　　3.吸收設備振動，減少設備振動對管道的影響。
　　4.吸收地震、地陷對管道的變形量。

YSZN型直埋內壓式軸向波紋補償器適用于只有軸向位移的管路中，雖然本產品具有補償橫向位移和軸向與橫向合成位移的能力，但是因為補償量小，又有專門功能承擔以上幾種位移補償?shù)漠a(chǎn)品，所以一般情況下直埋內壓式波紋補償器只做為軸向補償，更能發揮其特性，壽命更長，安全更可靠。下面數據為常壓1.0Mpa，若有特殊要求，可另行制作。

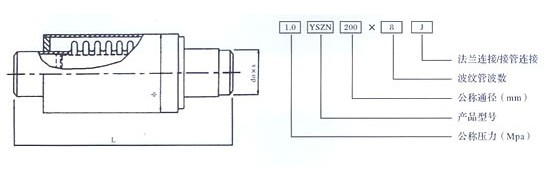

YSZN型直埋內壓式軸向波紋補償器習慣上也叫膨脹節，或伸縮節。直埋內壓式軸向波紋補償器由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。
　　直埋內壓式軸向波紋補償器屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。

　直埋內壓式軸向波紋補償器也稱伸縮器、膨脹節、波紋補償器。補償器分為：波紋補償器、套筒補償器、旋轉補償器、方形自然補償器等幾大類型，其中以波紋補償器較為常用。

公稱壓力：1.0MPa

公稱通徑DNmm	產品型號	軸向補償量Xomm	剛度Kx	有效面積Acm2	徑向最大外形尺寸Hmm	接管端口尺寸do×s（mm×mm）	總長Lmm
			N／mm
32	1.0YSZN32×8J	9	318	37	108	Φ38×3.5	351
	1.0YSZN32×16J	18	158				435
40	1.0YSZN40×8J	9	318	37	108	Φ45×3.5	351
	1.0YSZN40×16J	18	158				435
50	1.0YSZN50×8J	9	318	37	108	Φ57×3.5	351
	1.0YSZN50×16J	18	158				435
65	1.0YSZN65×8J	15	213	55	159	Φ73×4	367
	1.0YSZN65×12J	23	142				415
80	1.0YSZN80×8J	25	358	81	159	Φ89×4	420
	1.0YSZN80×10J	32	286				456
100	1.0YSZN100×6J	28	417	121	180	Φ108×4	399
	1.0YSZN100×10J	47	250				482
125	1.0YSZN125×5J	31	408	180	219	Φ133×4	394
	1.0YSZN125×9J	55	227				491
150	1.0YSZN150×5J	41	300	257	245	Φ159×4.5	423
	1.0YSZN150×8J	65	188				508
200	1.0YSZN200×4J	47	288	479	325	Φ219×6	465
	1.0YSZN200×6J	71	192				543
250	1.0YSZN250×4J	53	588	769	402	Φ273×8	491
	1.0YSZN250×6J	80	392				610
300	1.0YSZN300×4J	54	830	1105	450	Φ325×8	574
	1.0YSZN300×6J	82	553				703
350	1.0YSZN350×4J	60	840	1307	500	Φ377×10	604
	1.0YSZN350×6J	90	560				749
400	1.0YSZN400×4J	62	918	1611	535	Φ426×10	615
	1.0YSZN400×6J	93	612				761
4, 50	1.0YSZN450×4J	69	690	1972	590	Φ478×10	610
	1.0YSZN450×6J	103	460				752
500	1.0YSZN500×4J	70	728	2445	645	Φ529×10	614
	1.0YSZN500×6J	105	485				756
600	1.0YSZN600×4J	72	1468	3534	765	Φ630×10	666
	1.0YSZN600×6J	108	978				838
700	1.0YSZN700×4J	72	1468	4717	875	Φ720×10	698
	1.0YSZN700×6J	108	978				872
800	1.0YSZN800×4J	70	1778	5822	960	Φ820×10	714
	1.0YSZN800×8J	140	889				1061
900	1.0YSZN900×4J	97	1329	7620	1095	Φ920×10	782
	1.0YSZN900×8J	194	664				1201
1000	1.0YSZN1000×4J	92	2770	9043	1225	Φ1020×10	790
	1.0YSZN1000×8J	184	1385				1188
